Commander SK 通用交流变频器


 概况

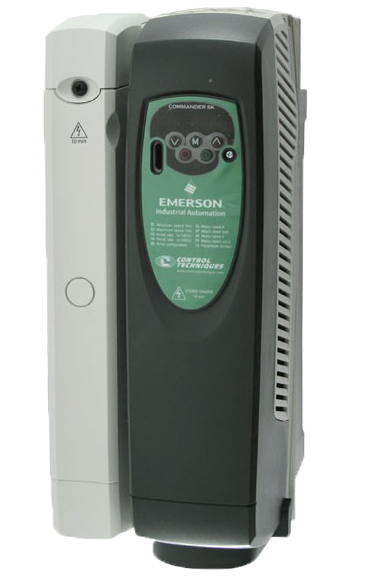

简单易用sk2
● 110/220/400/575/690VAC 全球电源标准

● 无速度传感器矢量控制技术
● 结构紧凑致密,高强度模压塑料板材工艺
● 双功率配置,满足重载及风机、泵应用
● 静态自整定
● 十个参数设置,满足90% 的应用
● 智能热管理
● 输出频率可达1500Hz

全内置
● Modbus RTU 接口
● 制动单元
● 直流电抗器
● EMC 滤波器
● 键盘

全功能
● 速度、转矩控制
● 工艺PID
● 制动器控制
● 第二电机参数
● 频率信号给定与输出
● 低电压工作模式

全扩展
● 总线扩展: Profibus、DeviceNet、CANopen, EtherNet 等,从
容应对自动化集成
● I/O 扩展
● 远程操作IP65 键盘
● SmartStick 智能棒:一键操作,完成参数配置的备份存储与传输
● LogicStick 逻辑棒:通过SyPT Lite 软件,梯形图编程,实现软
功能扩展,无须另外配PLC


选型与规格

100/120 VAC
+/-10% 1相   正常负载     重负载
 最大持续电流 典型输出 电机功率
产品订购代码 (A) (kW) (HP)
SKA1100025    1.7     0.25      0.33
SKA1100037    2.2     0.37      0.5
SKB1100075    4        0.7        5 1
SKB1100110    5.2     1.1        1.5

200/240 VAC+/-10% 1相   正常负载     重负载
最大持续电流 典型输出 电机功率 最大持续电流 典型输出 电机功率
产品订购代码 (A) (kW) (HP) (A) (kW) (HP)
SKA1200025    1.7      0.25     0.33
SKA1200037    2.2      0.37     0.5
SKA1200055    3         0.55     0.75
SKA1200075    4         0.75     1
SKBD200110   5.2       1.1      1.5
SKBD200150    7         1.5      2
SKCD200220    9.6      2.2      3
SKDD200300    12.6    3         3

200/240 VAC+/-10% 1相   正常负载     重负载
最大持续电流 典型输出 电机功率 最大持续电流 典型输出 电机功率
产品订购代码      (A) (kW) (HP) (A) (kW) (HP)
SKBD200150       7         1.5        2
SKCD200220       9.6      2.2        3
SKDD200300       12.6     3          3
SKD3200400       17        4          5
SK2201               15.5     4          5           12.6     3          3
SK2202               22        5.5       7.5         17       4          5.0
SK2203               28        7.5       10          25       5.5       7.5
SK3201               42        11       15           31       7.5       10
SK3202               54        15       20           42       11        15
SK4201               68        18.5    25            56      15        20
SK4202               80         22      30           68       18.5     25
SK4203              104        30      40            80       22       30

380/480 VAC+/-10% 3相   正常负载     重负载
最大持续电流 典型输出 电机功率 最大持续电流 典型输出 电机功率
产品订购代码     (A) (kW) (HP) (A) (kW) (HP)
SKB3400037       1.3       0.37      0.5
SKB3400055       1.7       0.55      0.75
SKB3400075       2.1       0.75      1
SKB3400110       2.8       1.1        1.5
SKB3400150       3.8       1.5        2
SKC3400220       5.1       2.2        3
SKC3400300       7.2       3           3
SKC3400400       9          4           5
SKD3400550       13        5.5        7.5
SKD3400750       16.5     7.5        10
SK2401               15.3     7.5        10     13         5.5         10
SK2402               21       11         15      16.5      7.5         10
SK2403               29       15         20      25         11          20
SK2404               29       15         20
SK3401               35       18.5      25       32        15          25
SK3402               43       22         30      40         18.5       30
SK3403               56       30         40       46         22         30
SK4401               68       37         50      60         30          50
SK4402               83       45         60      74         37          60
SK4403               104     55         75       96        45          75
SK5401               138     75         100     124       55         100
SK5402               168     90         125     156       75         125
SK6401               205     110       150     180       90          150
SK6402               236     132        200     210      110        150

690 VAC+/-10% 3相   正常负载     重负载
最大持续电流 典型输出 电机功率 最大持续电流 典型输出 电机功率
产品订购代码 (A) (kW) (HP) (A) (kW) (HP)
SK4601            22      18.5       25       19         15        20
SK4602            27       22         30       22         18.5     25
SK4603            36       30         40       27          22       30
SK4604            43       37         50       36          30       40
SK4605            52       45         60       43          37       50
SK4606            62       55         75       52          45       60
SK5601            84       75         100     63          55       75
SK5602            99       90         125     85          75       100
SK6601           125      110        150    100         90       125
SK6602            144     132        175    125         110     150
正常负载 适用于使用自然通风式感应电机的负载,要求过载能力低(如:风机、水泵)
重负载 60秒150%过载电流,适用于要求高过载能力的恒力矩应用(如:起重机、吊升机械)
