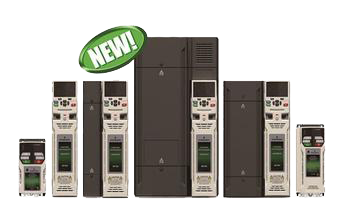

Unidrive M700 专用伺服及交流驱动器
产品介绍
UNIDRIVE M是由艾默生CT公司设计研发的新一代制造自动化行业专用伺服及交流驱动器。它能提供感应电机开环矢量或 V/F 控制、增强的感应电机开环转子磁通控制 (RFC-A)、永磁电机开环控制 (RFC-S)、有源前端电能转换器、感应电机闭环转子磁通控制 (RFC-A) 、永磁/伺服电机闭环控制 (RFC-S)、开放式以太网、IEC 61131-3 运动和自动化编程、现场总线适配、板载安全功能。M700添加了板载以太网、支持广泛的位置反馈和永磁伺服电机的高性能动态控制。
典型应用
实现对传动及比例控制、卷绕(绕线机)、织物处理、金属切割、飞剪、旋切、测试台、印刷、包装、纺织、木材加工以及轮胎加工等设备的速度控制
能广泛应用于印刷、汽车、包装、激光切割、电缆制造等行业,帮助客户发挥最佳电机性能。它使用开放式技术(以太网、CODESYS等)使客户能够创建更灵活的系统,它的智能机器结构包含以太网接口以及CoDeSys编程;
与此同时,Unidrive M还充分满足了客户的五大需求:
1、减少停机时间,增加机器产能;
2、减小机器尺寸,最佳利用厂房面积;
3、快速构建,降低复杂程度和成本;
4、针对性的驱动具有更高的性能价格比;
5、快捷方便的改造升级。
产品特点
板载AMC(AdvancedMotion Controller)功能:提供电子齿轮、电子凸轮、数字锁、回原点等功能,以经济简便的方式为用户提供更强大的运动控制功能,无需编程。
开放式以太网结构:支持多种标准协议,可连接远程IO,使用户轻松实现机器整合。PTP(精确时钟协议)保证驱动器之间同步。
灵活的通用编码器端口:支持各种增量型和绝对值型编码器,支持各种通讯协议:Hyperface,EnDat,SSI,BISS,并支持旋转变压器输入。
多种电机控制方式:感应电机开环矢量或 V/F 控制、增强的感应电机开环转子磁通控制(RFC-A)、永磁电机开环控制(RFC-S)、有源前端电能转换器、感应电机闭环转子磁通控制 (RFC-A)、永磁/伺服电机开环(RFC-S) 、永磁/伺服电机控制闭环控制。
多种扩展模块:机器控制器模块(Mci200/210)、编码器模块、IO模块,以及多种现场总线模块,包括EtherCAT、Profibus、DeviceNet、Canopen、ProfiNet等,提供灵活的扩展。
产品参数
重载额定值: 0.37 kW – 1.2 MW (0.5 - 1600 hp)
电源相数: 三相
标准功能
智能: 板载 PLC 和高级运动控制器
板载通信: M700 和 M702 – 以太网;M701 – RS485
反馈: 2 个编码器输入端
1 个仿真编码器输出端
机器安全: M700 和 M701 - 1 个安全转矩关闭 (STO) 端子
M702 – 2 个 STO 端子
键盘: 标配无键盘
选件插槽: 3
参数复制方式: 计算机工具、智能卡、SD 卡
选件
键盘: 先进的纯文本多语言 LCD,带或不带实时时钟远程可远程安装的纯文本多语言 LCD
SI 模块: 通讯、扩展 I/O、位置反馈、传统 SYPT 应用、 先进的机器控制处理(带或不带以太网)以及增加的安全功能
适配器: SD 智能卡适配器
