Unidrive SP 统一交流驱动系统
简介：
从容应对从简单到复杂的各类交流传动应用，Unidrive SP及其丰富的选件所构成的各种柔性应用方案，以更低的成本，实现生产力最大化
输出。如此柔性的解决方案平台，已使所的传动用户重新考量可达到的生产力标准。

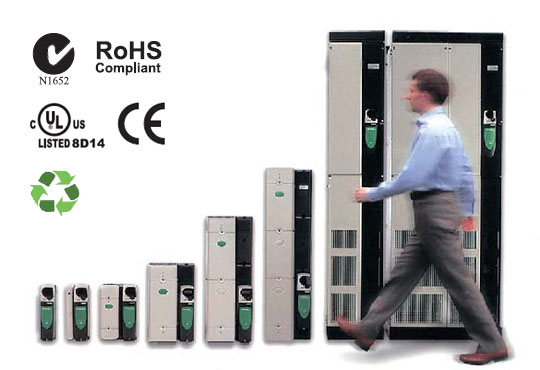

Unidrive SP系列驱动器覆盖0.37kW - 1.9MW 功率段，无论功率大小，均具备相同的功能和界面。Unidrive SP根据功率段及安装形式的不同， 分为Panel Mount 表面安装式，Free Standing 立式和Modular 模块式。
任何电机通过键盘设定选择， 轻松实现对交流感应电动机、异步伺服及同步伺服电机的控制。
- 伺服控制：适用旋转及线形永磁电机
- 闭环磁通控制：感应电机精密控制，零速满转矩输出
- RFC 控制：转子磁通控制
- 开环矢量控制：无传感器矢量控制
- VVVF 控制：简易控制模式，适用多电机并联控制
- PWM 整流：AFE 能量再生、完美无谐波
全内置
● 多功能编码器接口，便于根据不同的应用要求，选择不同类型的编码器
■ 增量型：高性价比
■ SinCos：实现高精密位置及速度控制
■ SSI：绝对位置反馈
■ EnDat 及Hiperface：高速通讯编码器
● Modbus RTU 通讯接口
● 直流电抗器
● 制动单元（可选）
● EMC 滤波器
● 软PLC
● SP0~2 内置制动电阻（可选）
● 备用控制电源
● 16 位模拟量输入
● 标配SMARTCARD 智能卡
全扩展
● 键盘扩展：LED 键盘、LCD 键盘
● 总线扩展：ProfibusDP、EtherNet 等25 种总线
● I/O 扩展：最高32 点I/O 扩展
● 反馈扩展：Resolver 等
● 工艺扩展：无需PLC，通过SyPT 软件编程，实现传动工艺控制的二次开发
全功能
● 同步化控制环
● 第二电机参数
● 起升制动器控制
● 工艺PID 控制
● 电动电位器
● 变量运算
● 转轴定位
● 数字锁同步控制
● 电机自整定
■ 静态
■ 动态空载
■ 动态带载- 惯量测试
■ 最小位移
● 低电压直流供电
■ DC24V 直流控制单元
■ DC48-96V 动力电源
■ 电梯应急救援
● 安全禁用
■ EN954-1 类别3
■ EN81-1
■ 免输出隔离接触器
表面安装式
电压等级： 200、400、575、690VAC
功率范围： 0.37kW - 132kW
● 适合全球电源电压
■ 一种驱动器，全功率配置
● 广泛的功率范围
■ 一种驱动器，全功能应用
● 控制功率因数可控的再生回馈
■ 通用驱动器抑制电源谐波
● 低压运行模式
■ 电梯救援的应急电池操作
● 内置 EMC滤波器
■ EN 61800-3（修订版）第 2环境
● 标配 SMARTCARD智能卡
■ 参数及板载 SyPTLite程序的简便保存与读取
● 同步化控制环
■ 确定性控制专用的外部信源
● 综合现场总线连接
■ 兼容所有主要通信标准
● SP0 至SP2 可选内置式制动电阻
■ 尺寸小巧
常用型号
| 正常负载 | 重型负载 | |||||||
|---|---|---|---|---|---|---|---|---|
| 200-240VAC（kW@220V）（HP@230V） +/-10% | 模 块 | 最大连续输出电流（A） | 典型电机输出功率（kW）（HP） | 最大连续输入电流（A） | 典型电机输出功率（kW）（HP） | |||
| SP0201 | 2.2 | 0.37 | 0.5 | |||||
| SP0202 | 3.1 | 0.55 | 0.75 | |||||
| SP0203 | 4 | 0.75 | 1 | |||||
| SP0204 | 5.7 | 1.1 | 1.5 | |||||
| SP0205 | 7.5 | 1.5 | 2 | |||||
| SP1201 | 5.2 | 1.1 | 1.5 | 4.3 | 0.75 | 1 | ||
| SP1202 | 6.8 | 1.5 | 2 | 5.8 | 1.1 | 1.5 | ||
| SP1203 | 9.6 | 2.2 | 3 | 7.5 | 1.5 | 2 | ||
| SP1204 | 11 | 3 | 3 | 10.6 | 2.2 | 3 | ||
| SP2201 | 15.5 | 4 | 5 | 12.6 | 3 | 3 | ||
| SP2202 | 22 | 5.5 | 7.5 | 17 | 4 | 5 | ||
| SP2203 | 28 | 7.5 | 10 | 25 | 5.5 | 7.5 | ||
| SP3201 | 42 | 11 | 15 | 31 | 7.5 | 10 | ||
| SP3202 | 54 | 15 | 20 | 42 | 11 | 15 | ||
| SP4201 | 68 | 18.5 | 25 | 56 | 15 | 20 | ||
| SP4202 | 80 | 22 | 30 | 68 | 18.5 | 25 | ||
| SP4203 | 104 | 30 | 40 | 80 | 22 | 30 | ||
| 380-480VAC（kW@400V）（HP@460V） +/-10% | SP0401 | 1.3 | 0.37 | 0.5 | ||||
| SP0402 | 1.7 | 0.55 | 0.75 | |||||
| SP0403 | 2.1 | 0.75 | 1 | |||||
| SP0404 | 3 | 1.1 | 1.5 | |||||
| SP0405 | 4.2 | 1.5 | 2 | |||||
| SP1401 | 2.8 | 1.1 | 1.5 | 2.1 | 0.75 | 1 | ||
| SP1402 | 3.8 | 1.5 | 2 | 3 | 1.1 | 1.5 | ||
| SP1403 | 5 | 2.2 | 3 | 4.2 | 1.5 | 3 | ||
| SP1404 | 6.9 | 3 | 5 | 5.8 | 2.2 | 3 | ||
| SP1405 | 8.8 | 4 | 5 | 7.6 | 3 | 5 | ||
| SP1406 | 11 | 5.5 | 7.5 | 9.5 | 4 | 5 | ||
| SP2401 | 15.3 | 7.5 | 10 | 13 | 5.5 | 10 | ||
| SP2402 | 21 | 11 | 15 | 16.5 | 7.5 | 10 | ||
| SP2403 | 29 | 15 | 20 | 25 | 11 | 20 | ||
| SP2404 | 29 | 15 | 20 | 29 | 15 | 20 | ||
| SP3401 | 35 | 18.5 | 25 | 32 | 15 | 25 | ||
| SP3402 | 43 | 22 | 30 | 40 | 18.5 | 30 | ||
| SP3403 | 56 | 30 | 40 | 46 | 22 | 40 | ||
| SP4401 | 68 | 37 | 50 | 60 | 30 | 50 | ||
| SP4402 | 83 | 45 | 60 | 74 | 37 | 60 | ||
| SP4403 | 104 | 55 | 75 | 96 | 45 | 75 | ||
| SP5401 | 138 | 75 | 100 | 124 | 55 | 100 | ||
| SP5402 | 168 | 90 | 125 | 156 | 75 | 125 | ||
| SP6401 | 205 | 110 | 150 | 180 | 90 | 150 | ||
| SP6402 | 236 | 132 | 200 | 210 | 110 | 150 |
||

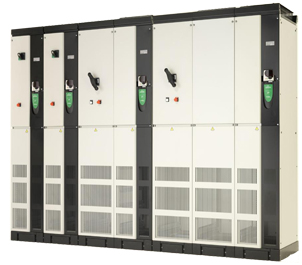

立式
电压等级：400VAC
功率范围：90kW - 675kW
● 交流输入 /输出单个驱动器
■ 适用于标准应用
● 预制标准化解决方案
■ 用户只需专注于使用
● 原厂出品
■ 全球标准机柜，交货时间短
● 高功率密度
■ 355kW机型宽度为400mm，675kW机型宽度为 800mm
● 单柜 400毫米宽，单独装运
■ 易于运输及安装
● 工业标准机柜
■ 易于安装在现有机柜中
● 功率模块格外轻小
■ 易于维护
● 可选进线机柜
■ 可轻松与用户的开关熔断器、MCCB、EMC滤波器完整结合，提供顶部或底部进线
● 可选系统机柜
■ 为特定控制设备提供空间

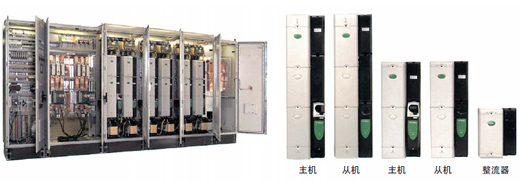

模块式
电压等级：400V
功率范围：90kW - 1.9MW
| ● 紧凑的 IP20输入输出功率模块 | ■ 提供全范围的功率定制系统 |
| ● 可用直流供电 | ■ 配合现有设备共同使用，经济实惠 |
| ● 标准逆变模块可将制动能量回馈到交流供电电源 | ■ 减少运行成本 |
| ● 在电机电动运行与再生发电运行之间同步实现能量转换 | ■ 适用于开卷和收卷的应用 |
| ● 交流电源独立进线 | ■ 安装简单，减少电线敷设 |
| ● 12、18、24脉冲整流器将谐波降到最少 | ■ 满足更高要求的电源规定 |
| ● AFE 整流，完美无谐波 | ■ 符合电源规定 |
| ● 逆变器并联输出，驱动大电流电机 | ■ 可以用标准体积的模块为用户量身定制高功率驱动器 |
