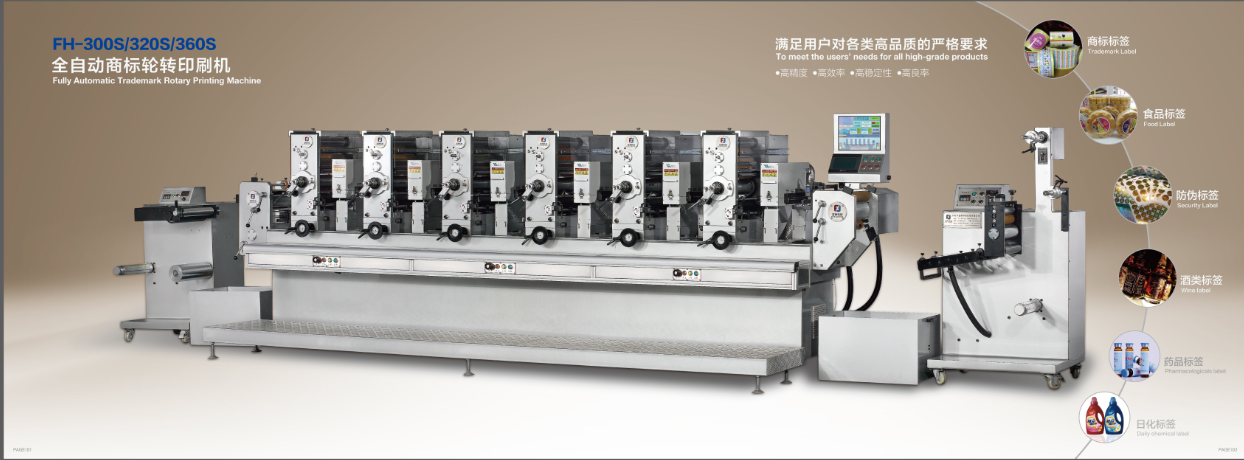

全自动商标轮转印刷机



       印刷行业一直是我司的优势行业。以下是我司自主开发的一套轮转印刷机电气系统,该系统凭借稳定性、精确性及通迅上的优势,现已被多家行业厂家所认可并采用。

全自动商标轮转印刷机



功能简介

l  全轮转、间隙式、二度套准印刷

l  印刷版长可以可达 250mm 以上,最高速度15000/小时

l  刷新高速与精确的对位,加速、减速不走位、稳定性能极高;

l  伺服驱动供墨系统,传墨稳定精确,保证低速和高速时图像逼真

l  直接由人机对话做套位调整;

l  无轴控制系统精确控制印刷机组的每个伺服电机,而实现对机器状态的最优化控制;

l  印刷张力透过电脑精密计算,运转更加顺畅;



 系统简介

l  控制器为日本安川运动控制器,做快扫描周期125us,最多可控制256轴。

l  驱动器为日本安川伺服,速度响应频率3.1khz,稳定可靠

l  采用MechatroLink总线通讯,减少脉冲干扰,接线方便

l  集成自动供墨伺服控制,精准供墨。

l  可方便扩展外部PLC控制系统,实现收放卷、干燥等控制

l  触摸屏与控制采用以太网通讯,通讯数据大,速度快

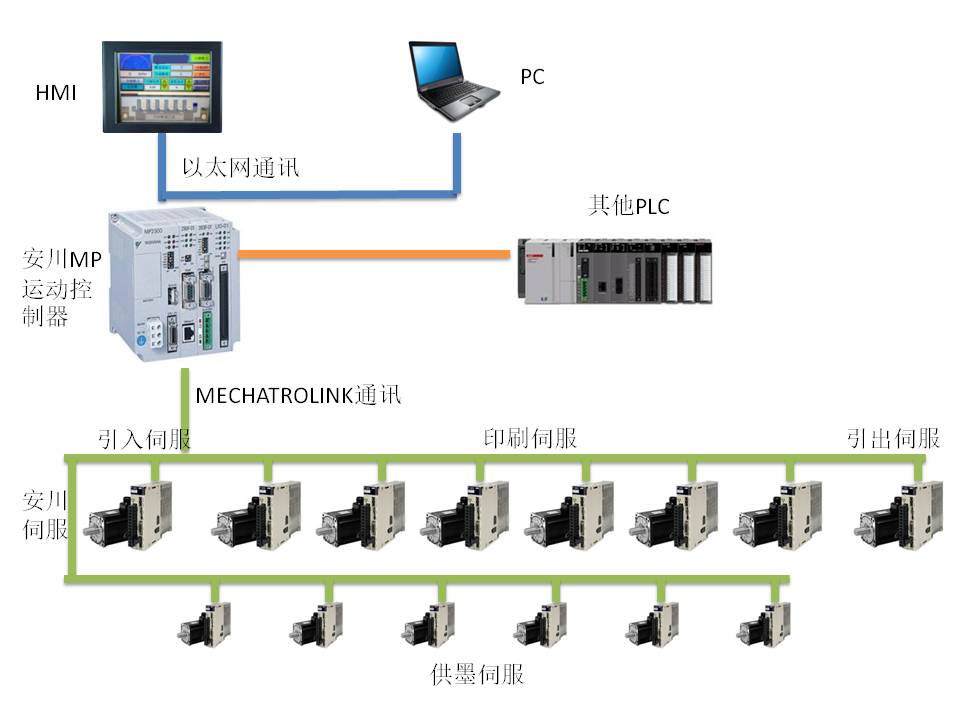

系统框架图
